Os projetos de ITED que são de telecomunicações ou os projetos de infraestruturas de telecomunicações edifícios têm ganho uma relevância crescente em Portugal, impulsionados pela rápida evolução tecnológica, sendo que desde 2005 que se tornou um dos projetos de especialidades obrigatório para qualquer edifício ter uma infraestrutura ITED (Infraestrutura de Telecomunicações em Edifícios), quer fosse na construção nova quer em reconstrução, havendo ainda a adaptação dos edifícios construídos a uma tecnologia, embora integrando um projeto simplificado.
Esta obrigatoriedade de realização de projeto ITED advém da necessidade em eliminar as barreiras físicas no fornecimento de serviços aos seus Clientes, por parte das operadoras e, com isso a dotar as construções de infraestruturas que permitissem ter já 6G em 2028.
Assim promover uma rede de infraestruturas no parque edificado que garantisse o progresso da tecnologia e que esta pudesse chegar às pessoas de forma eficaz – uma vez que se procurou garantir a livre concorrência entre operadores / fornecedores.
O que são Projetos de ITED - Infraestruturas de Telecomunicações em Edifícios?
O projeto de ITED é o projeto e a instalação das infraestruturas de telecomunicações em edifícios e respetivas ligações às redes públicas de telecomunicações.
Cumpre um conjunto de normas e procedimentos que assegura a instalação e funcionamento adequado de sistemas de telecomunicações em edifícios residenciais e comerciais. O projeto de ITED inclui o planeamento e a implementação nos espaços, das redes de tubagens, cablagens e equipamentos, tomadas e outros dispositivos essenciais para garantir a conectividade eficiente e segura, adaptável a qualquer fornecedor. O ITED é regulamentado pelo Decreto-Lei n.º 59/2000, de 19 de Abril, estando tecnicamente apoiado no Manual ITED e nos procedimentos associados, editados pela ANACOM.
O que é um Projeto ITUR - Infraestruturas de Telecomunicações em Urbanizações (ITUR)?
Enquanto o ITED se concentra na infraestrutura de telecomunicações interna dos edifícios, o ITUR (Infraestruturas de Telecomunicações em Urbanizações) abrange as áreas exteriores, como urbanizações. O projeto de ITUR assegura que as redes externas são adequadas de forma a integrar e a aptas a conectar às infraestruturas internas dos edifícios, proporcionando uma cobertura completa e contínua.
Quem está habilitado para elaborar Projetos de ITED?
Para elaborar o projeto de ITED, a habilitação tem de permitir que os profissionais sejam engenheiros ou engenheiros técnicos inscritos em associações públicas profissionais e reconhecidos pela legislação aplicável. Profissionais da União Europeia ou do Espaço Económico Europeu com qualificações equivalentes podem trabalhar em Portugal, desde que informem previamente a Ordem dos Engenheiros ou a Ordem dos Engenheiros Técnicos.
Normas e Regulamentos para Projetos de ITED
Conforme referido anteriormente em Portugal, os projetos ITED devem respeitar as normas estabelecidas pela ANACOM. O projeto deve cumprir o estabelecido no artigo 40º, nº 2, do DL 59/2000, de 19 de abril, considerando as especificações das interfaces das redes públicas de telecomunicações conforme o artigo 30º do Decreto Lei 192/2000, de 18 de agosto.
Um dos desafios nos projetos de telecomunicações é garantir a compatibilidade entre diferentes sistemas e a minimização de interferências. É crucial escolher tecnologias e equipamentos que sejam compatíveis entre si e que não causem interferências prejudiciais.
A segurança das infraestruturas de telecomunicações é uma preocupação crescente, especialmente no que diz respeito à proteção de dados. Implementar medidas de segurança robustas é fundamental para proteger a integridade e a confidencialidade dos dados transmitidos.
As infraestruturas de telecomunicações requerem manutenção regular para garantir o seu bom funcionamento a longo prazo. Além disso, é importante prever a possibilidade de atualização das infraestruturas, de modo a acompanhar a evolução tecnológica e as necessidades futuras.

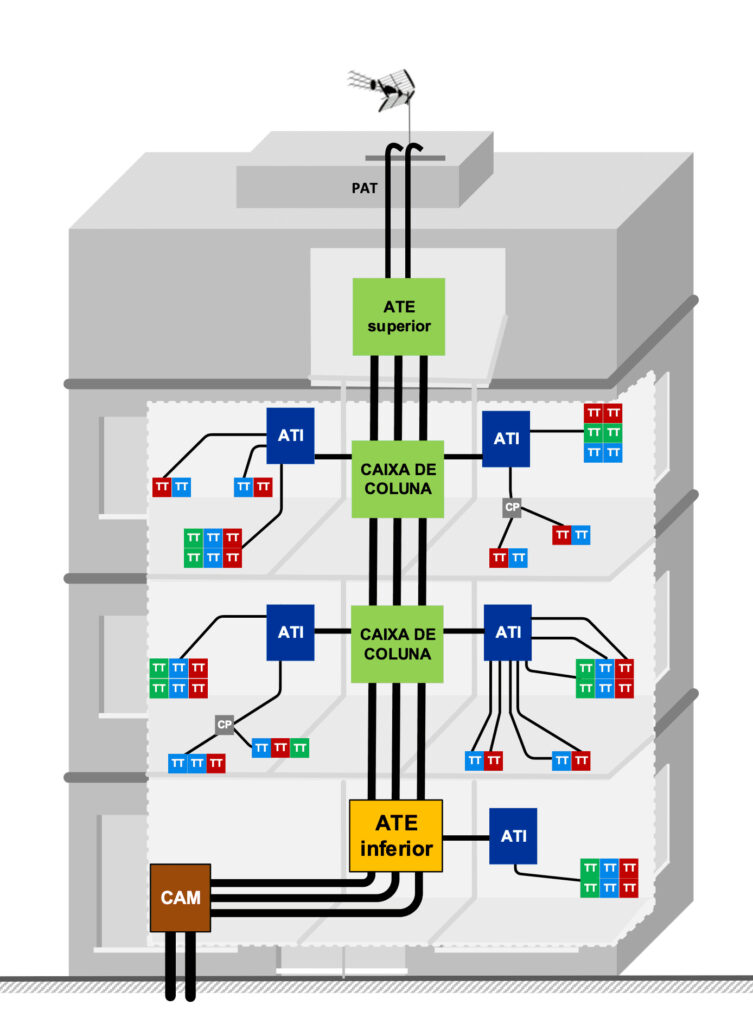

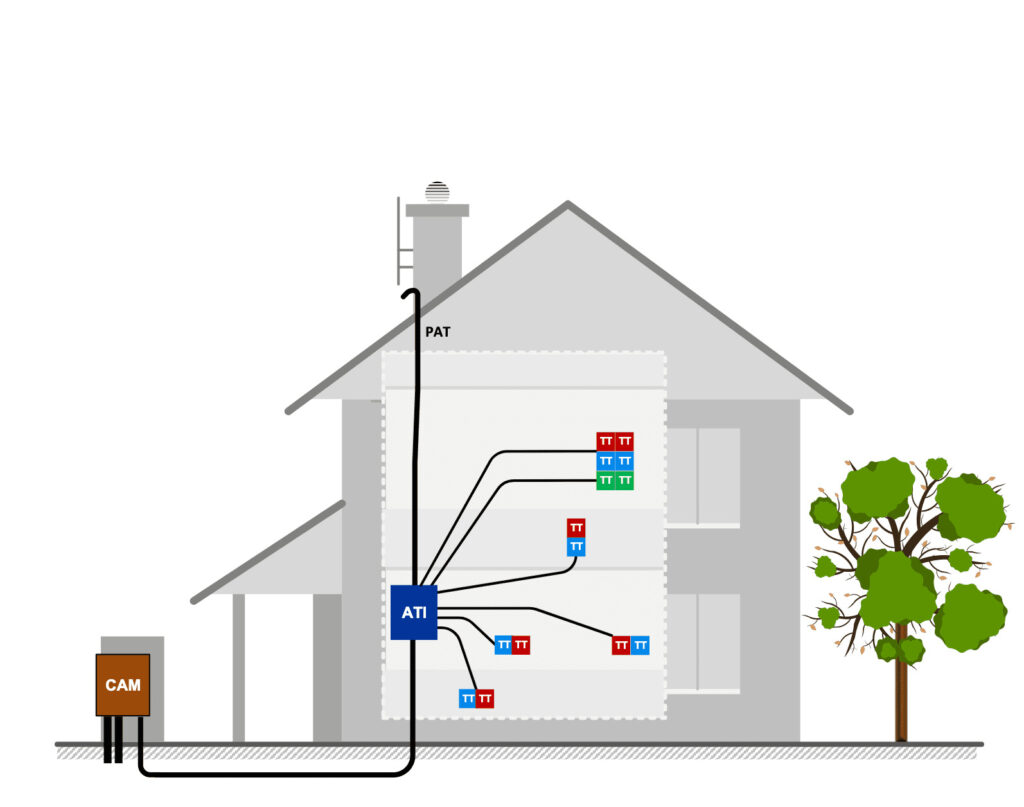

Rede coletiva e individual de tubagens de um edifício ITED vs. Rede individual de tubagens numa moradia unifamiliar/ Esquemas extraídos do Manual da ANACOM
Fases do Projetos de ITED
Planeamento – Projetos de ITED
Na fase inicial, o planeamento é crucial para garantir que o projeto seja executado de acordo com os padrões técnicos e regulamentares. É essencial realizar um estudo prévio detalhado, que inclua:
Levantamento de necessidades: Identificação das necessidades específicas do projeto, considerando o tipo de edifício e o uso pretendido das infraestruturas.
Estudo de viabilidade: Avaliação da viabilidade técnica e económica do projeto, incluindo a análise de custos e benefícios.
Desenho do projeto: Elaboração de plantas e esquemas detalhados das infraestruturas de telecomunicações, garantindo a conformidade com as normas técnicas vigentes.
Licenciamento – Projetos de ITED
Antes de iniciar a construção, é necessário obter as licenças e autorizações necessárias junto das entidades competentes. Este processo inclui a submissão do projeto para aprovação, bem como a verificação da conformidade com os regulamentos em vigor.
Para elaborar um Projeto de ITED, são necessárias informações detalhadas, incluindo:
Localização do edifício
Identificação do edifício a que se destina, nomeadamente a sua finalidade
Número e características dos fogos
Definição dos interfaces de rede
Tecnologias e topologias de rede a utilizar
Informação identificadora do projetista ITED
Medições e mapas de quantidade de trabalhos
Orçamento
Fichas técnicas
Plantas topográficas de localização do edifício
Esquemas da rede de tubagens, nomeadamente do seu traçado com a indicação da
localização e interligação dos seus elementos
Esquemas da rede de cablagem com a indicação do seu traçado e das respetivas
interligações de onde devem constar: a capacidades dos dispositivos e cabos e a sua respetiva classe ambiental e a localização das entradas de cabos
Quadros de dimensionamento de cabos para cada tecnologia
Cálculos de níveis de sinal, nomeadamente do sistema de S/MATV e das atenuações das redes de fibra ótica e de coaxial
Esquemas de instalação elétrica e terras das infraestruturas
Análise das especificidades das ligações às infraestruturas de telecomunicações das empresas de comunicações eletrónicas
Importa salientar que como responsabilidades e obrigações do projetista, integra-se a emissão do termo de responsabilidade de execução do projeto e o acompanhamento da obra, garantindo a implementação do projeto na construção e para que seja passível a certificação final da construção, o que também acontece com outras especialidades como é o exemplo do projeto de condicionamento acústico.
Os equipamentos utilizados em projetos de ITED devem cumprir rigorosas normas de segurança e ser compatíveis com outros dispositivos. Isso inclui proteção contra descargas elétricas e assegurar que todos os componentes funcionem harmoniosamente, sendo sempre um projeto que carece de coordenação com os projetos de arquitetura.
A manutenção periódica é essencial para garantir o bom funcionamento das infraestruturas ITED. Isso inclui inspeções regulares e atualizações de software para manter a eficiência e segurança do sistema.
PROJETOS ITED SIMPLIFICADOS
O projeto técnico simplificado aplica-se a uma única tecnologia. A sua elaboração obedece aos mesmos critérios de todos os projetos de ITED, pelo que tem de integrar os mesmos elementos obrigatórios relativamente à tecnologia a que respeita.
Deste modo, mantém-se igualmente a obrigatoriedade do projetista emitir o respetivo termo de responsabilidade pelo projeto, através da plataforma da ANACOM, entregando-o ao dono da obra.
Execução – Projetos de ITED
Durante a fase de execução, é fundamental assegurar que a instalação das infraestruturas de telecomunicações seja realizada de acordo com o projeto aprovado. Alguns pontos a considerar incluem:
Supervisão da Obra: Garantir que a obra é supervisionada por profissionais qualificados, que possam assegurar a conformidade com os padrões de qualidade e segurança.
Materiais e Equipamentos: Utilizar materiais e equipamentos certificados, que cumpram as normas técnicas e regulamentares aplicáveis.
Testes e Verificações: Realizar testes e verificações contínuas para assegurar o bom funcionamento das infraestruturas de telecomunicações.
Um Projeto de ITED bem implementado oferece várias vantagens, tais como:
Conectividade Fiável e de Alta Velocidade das ligações
Maior Flexibilidade, garantindo a escolha entre os vários operadores
Redução de Custos de Manutenção, pela existência de uma infraestrutura segura e fiável
Valorização do Imóvel no mercado imobiliário, especialmente em imóveis usados que são alvo de modernização e remodelações
Certificação – Projetos de ITED
A certificação ITED exige a conformidade com todos os requisitos técnicos e normativos, desde a qualidade dos materiais até à documentação detalhada do projeto. O cumprimento rigoroso destas normas é fundamental para garantir a fiabilidade e a segurança da infraestrutura de telecomunicações. O custo de um projeto ITED varia conforme o tamanho e complexidade do projeto e as necessidades do cliente. O processo de certificação pode ser demorado, dependendo do volume de trabalho e da disponibilidade das entidades certificadoras. Recomenda-se iniciar o processo cedo para evitar atrasos.
Assim um projeto de ITED tem as seguintes etapas:
Levantamento das necessidades do Cliente e análise do local: Avaliar as exigências específicas do cliente e as condições do local de instalação.
Elaboração do Projeto: Definir a infraestrutura de cablagem e os equipamentos necessários, dimensionamentos e especificações;
Instalação dos Sistemas: Implementar a infraestrutura conforme o projeto aprovado.
Testes e Verificações: Realizar testes para assegurar o funcionamento correto das instalações, com um acompanhamento de obra eficaz
Certificação: Obter a certificação pela entidade competente.
Tipos de Cabos Utilizados nas Instalações ITED
Os projetos ITED utilizam diversos tipos de cabos, conforme as necessidades específicas:
Cabos de Pares de Cobre: Utilizados principalmente para telefonia e redes locais.

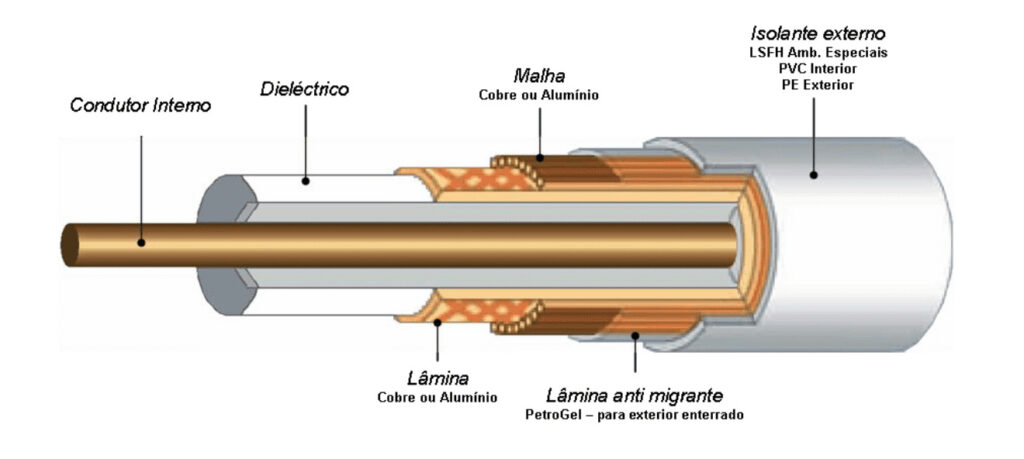

Cabos Coaxiais: Comuns em instalações de TV por cabo e internet.
Cabos de Fibra Ótica: Garantem alta velocidade e larga largura de banda para dados.
Cabos do Tipo V (H07-V): Utilizados como condutores de terra.
Tipos de Fibra Ótica em ITED
Os principais tipos de fibra ótica usados em projetos ITED incluem:
Fibra Monomodo (OS1): Ideal para longas distâncias e altas velocidades.
Fibra Multimodo (OM1, OM2, OM3): Adequada para distâncias mais curtas, com diferentes capacidades de largura de banda.
Noções importantes para Donos de Obra sobre o Projetos de ITED
Contratar profissionais qualificados e com experiência comprovada na área de telecomunicações é essencial para o sucesso do projeto. Desde engenheiros até técnicos de instalação, todos os envolvidos devem possuir as competências necessárias para garantir a qualidade e a conformidade das infraestruturas.
Os projetos de telecomunicações em Portugal envolvem uma série de desafios e requisitos técnicos e legais que devem ser cuidadosamente considerados pelos donos de obra. Desde a fase de planeamento até à execução e manutenção, cada etapa requer uma atenção meticulosa aos detalhes para garantir o sucesso do projeto.
É importante estar sempre atualizado sobre as mudanças na legislação e as novas tecnologias que possam impactar os projetos de telecomunicações, garantindo assim a adaptação contínua às melhores práticas do setor.
Fonte dos esquemas : Manual da ANACOM
